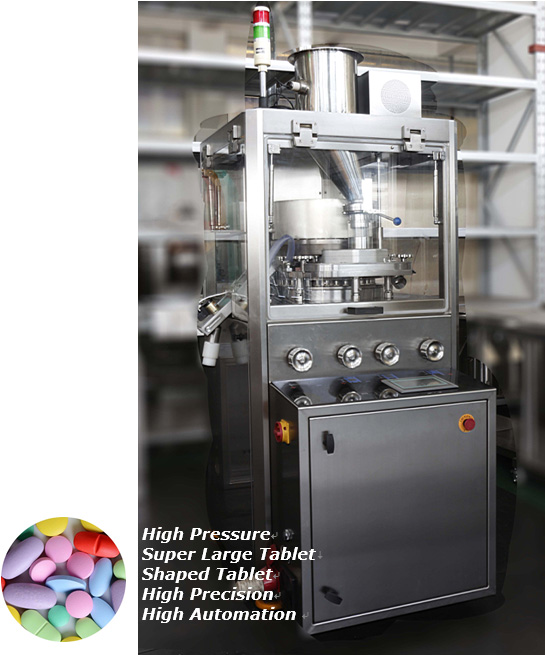

صُممت سلسلة مكابس الأقراص الدوّارة عالية السرعة TRPT-D26 لتحقيق أداء عالٍ وموثوقية. ويجعل البناء المعياري الموحّد هذه السلسلة اقتصادية للإنتاج الدوائي.
الميزات الرئيسية
- جميع الأجزاء الملامسة للمنتج مصنوعة من SS316 / 304 أو مواد أخرى معتمدة من FDA.
- تحكم بواسطة PLC.
- مكونات رئيسية من علامات رائدة، منها SIEMENS وSCHNEIDER وOMRON.
- إحكام موثوق وحماية من الغبار.
- أبواب تتيح رؤية واضحة وتساعد على منع التلوث المتبادل.
- يمكن فك الأجزاء بسهولة للصيانة.
- إمكانية الوصول بزاوية 360 درجة للمراقبة والتنظيف.

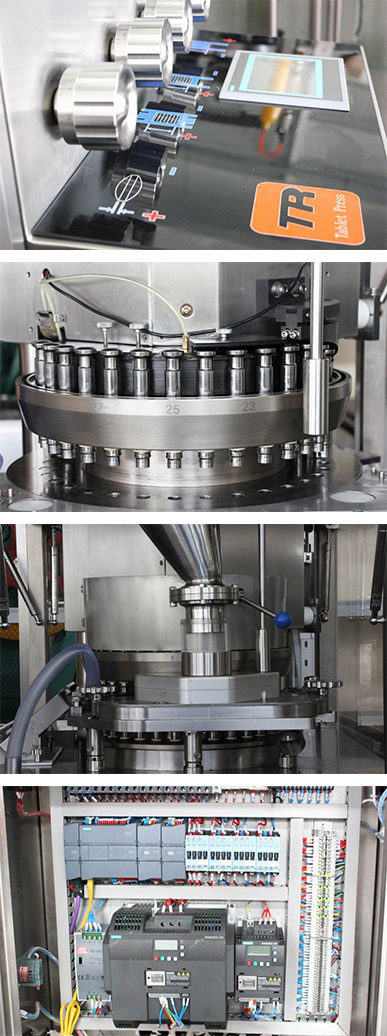

نظام كبس الأقراص
يستخدم الكبس الأولي والكبس الرئيسي تصميمًا مدمجًا بخمسة أعمدة يقاوم التشوه تحت الأحمال العالية، ويدعم التشغيل المستقر طويل الأجل، ويحسّن دقة وزن الأقراص ويضبط صلابتها.
نظام التغذية القسرية
يُحسّن خلاطان تدفق الحبيبات لتوفير تغذية دقيقة لمكبس الأقراص.
التحكم الآلي في وزن الأقراص
تستخدم مكابس سلسلة TRPT-D نظام تحكم PLC بواجهة POD لمراقبة انحرافات وزن الأقراص والتحكم فيها تلقائيًا.
النظام الكهربائي
توفر أساليب التحكم المتقدمة والمكونات الكهربائية الموثوقة من مورّدين رائدين تحكمًا مبرمجًا وحماية بالتشابك.
التزييت المركزي
يعمل نظام تزييت آلي متقطع بالضغط بمعدل تدفق منخفض، باستخدام مضخة مركزية وموزّع عالي الدقة.
البيانات الفنية لـ TRPT-D26
| المعامل | القيمة |
|---|---|
| القوالب واللكمات | 26 مجموعة |
| نوع أدوات الكبس | D |
| قوة الكبس الأولي | 30 kN |
| أقصى قوة كبس | 100 kN |
| أقصى قطر للقرص | 25 mm |
| أقصى سماكة للقرص | 10 mm |
| أقصى عمق تعبئة | 20 mm |
| قطر القالب | 38.1 mm |
| قطر اللكمة | 25.35 mm |
| سرعة الدوران | 110 rpm |
| الإنتاجية | 171 600 قرص/ساعة |
| الجهد / التردد | 380 V / 50 Hz |
| قدرة المحرك الرئيسي | 7.5 kW |
| الأبعاد | 820 × 1100 × 1750 mm |
| الوزن | 1600 kg |

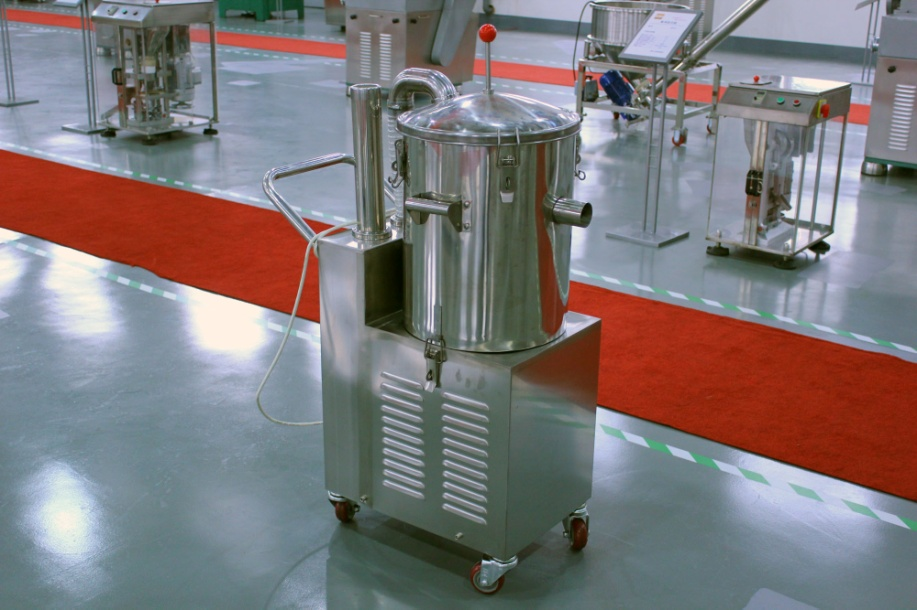

جامع الغبار TRCJ-1.1
يُستخدم لإزالة الغبار من المعدات ومكابس الأقراص في بيئات الإنتاج الدوائي والغذائي والكيميائي وغيرها من الصناعات. جميع الأجزاء الملامسة للمنتج من الفولاذ المقاوم للصدأ.
| المعامل | القيمة |
|---|---|
| حجم هواء الشفط | 360 m³/h |
| الحد الأدنى للتفريغ | 19 500 Pa |
| القدرة الإجمالية | 1.1 kW |
| الأبعاد | 700 × 460 × 1030 mm |
| الوزن | 70 kg |

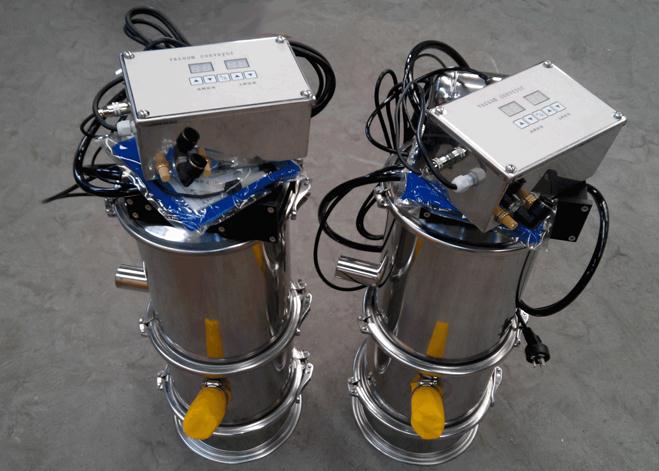

قادوس التحميل بالتفريغ TRVC-1
يستخدم نظام النقل بالتفريغ من الجيل الثالث مضخة قاذفة متعددة المراحل ومرشحًا معدنيًا. يتعامل مع المساحيق والحبيبات ويبدد الكهرباء الساكنة.
ميزات TRVC-1
- يعمل بالهواء المضغوط.
- متوافق مع معايير GMP.
- يمنع انفصال المساحيق والحبيبات.
- مرشحات من سبائك التيتانيوم لا تتجعد ولا تبلى.
- يزيل الكهرباء الساكنة.
- مصنوع من مواد غير سامة ومقاومة للتآكل.
- يمنع التلوث المتبادل.
- لا تلتصق المواد بالسطح الداخلي للناقل.
- تحكم ذكي ومستوى عالٍ من الأتمتة.
- تصميم معياري لسهولة التنظيف والفك.
| المعامل | القيمة |
|---|---|
| سعة التغذية | 350 kg/h |
| ضغط الهواء | 0.6 MPa |
| استهلاك الهواء | 180 L/min |
| الأبعاد | القطر 140 × 560 mm |
| الوزن | 35 kg |

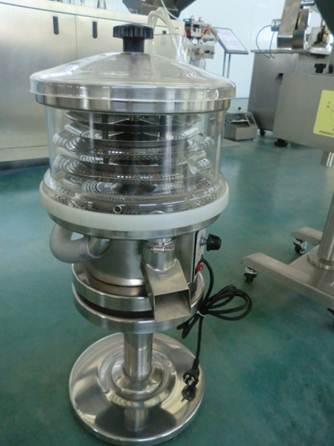

جهاز إزالة غبار الأقراص TRFQ-300
يُعد TRFQ-300 معدة مساعدة لمكابس الأقراص عالية السرعة. يزيل المسحوق الملتصق بأسطح الأقراص أثناء الكبس، ويُستخدم على نطاق واسع في الصناعات الكيميائية والدوائية والغذائية. كما ينقل الأقراص أو القطع الدوائية أو الحبيبات. ويحسّن توصيله بوحدة شفط أو منفاخ فعاليته. يتميز بضوضاء منخفضة وسهولة الصيانة.
| المعامل | القيمة |
|---|---|
| الإنتاجية | 550 000 قرص/ساعة |
| أقصى مستوى ضوضاء | 82 dB |
| مسافة إزالة الغبار | 3 m |
| الضغط | 0.2 MPa |
| الأبعاد | 410 × 410 × 880 mm |
| الوزن | 35 kg |

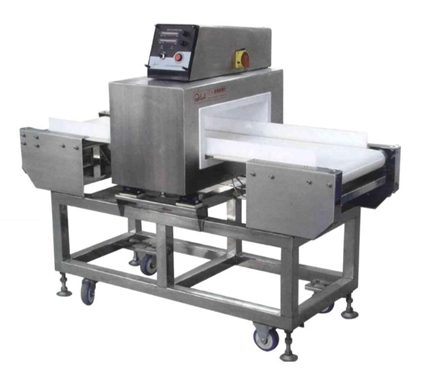

كاشف المعادن TRTF-II
يكشف هذا الجهاز الملوثات المعدنية ويمكن استخدامه في خط إنتاج مكبس الأقراص.
| المعامل | القيمة |
|---|---|
| حساسية المعادن الحديدية (Fe) | قطر 1.0 mm |
| حساسية الفولاذ المقاوم للصدأ (s.s.) | قطر 2.0 mm |
| عرض الفحص | 400 mm |
| ارتفاع الفحص | 150 mm |
| قدرة المحرك | 1.5 kW |
| الأبعاد | 1300 × 830 × 1000 mm |
| الوزن | 300 kg |
