TIME ROLLING · الرفع الاصطناعي
خفض تكلفة
الضخ بالقضبان
وصلات قضبان الضخ الدوارة TR لعمليات الرفع الاصطناعي.
نظرة عامة على المنتج

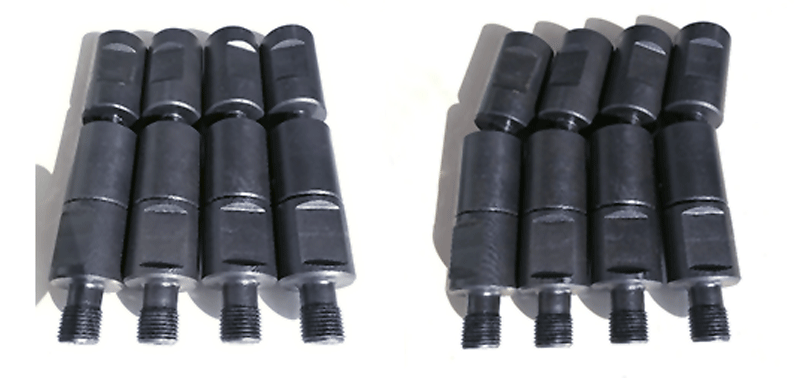

وصلات قضبان الضخ الدوارة TR
يمكن لوصلات قضبان الضخ الدوارة TR، المعروفة أيضًا باسم مفاصل دوران قضبان الضخ، تقليل تكلفة الضخ بالقضبان وتكلفة الطاقة وزيادة معدل الإنتاج بدرجة كبيرة. كما يمكنها الحد بدرجة كبيرة من أعطال الضخ بالقضبان في عمليات الرفع الاصطناعي.
الوظائف الرئيسية
يمكن لوصلة قضبان الضخ الدوارة TR تقليل تكلفة الضخ والأعطال الميكانيكية بدرجة كبيرة، مثل انحناء القضبان وتلف القلاووظ وفشل الوصلات واستعصاء القضبان وغيرها. ويمكنها إطالة فترة تشغيل آبار النفط دون صيانة. كما يمكنها تقليل احتكاك مضخات القضبان وأحمالها وتوفير تكاليف الطاقة والضخ بدرجة كبيرة. تنشئ الوصلة الدوارة اتصالًا مفصليًا بين القضبان، مما يتيح زيادة مشوار مكبس المضخة ويرفع معدل الإنتاج.
مبدأ التشغيل
مفصل دوراني
(مفصل عظمي).
يمكن لوصلات قضبان الضخ الدوارة TR إنشاء مفاصل دورانية بين القضبان. تستطيع وصلة TR الدوران 360° كاملة حول محورها المركزي، وتتيح انحرافًا عن المركز بنحو 1° كما في الصورة. ويمكنها ضبط الانحراف/الاتجاه تلقائيًا، ومنع انفكاك القلاووظ والعزم المفرط، وتجنب التآكل اللامركزي. وهي من أدوات قاع البئر المناسبة لخفض تكلفة الضخ بالقضبان وزيادة معدل الإنتاج في عمليات الرفع الاصطناعي.
الاستخدامات
أربع حالات تشغيل.
يمكن استخدام وصلة قضبان الضخ الدوارة TR في جميع أنواع الآبار التي تستخدم الضخ بالقضبان.

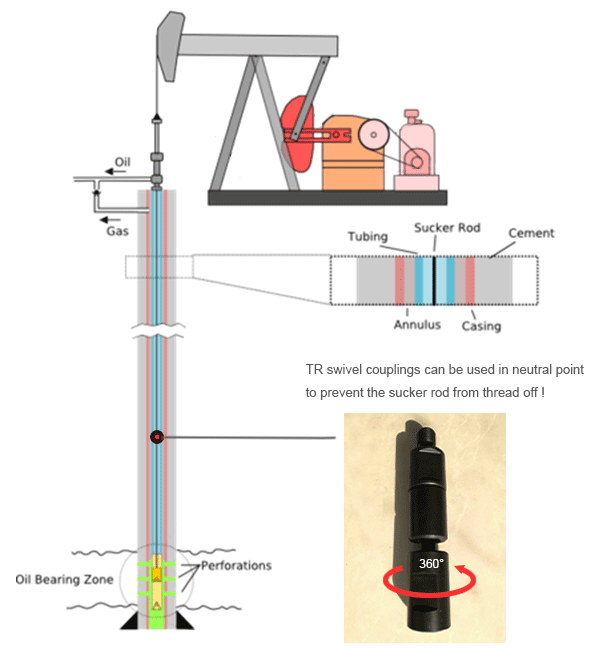

منع انفكاك قلاووظ قضيب الضخ
تركب وصلات TR الدوارة عند النقطة المتعادلة. ويمكنها إزالة عزم الفك في القضبان أثناء الحركة الترددية، مما يحد بدرجة كبيرة من انفكاك القلاووظ.

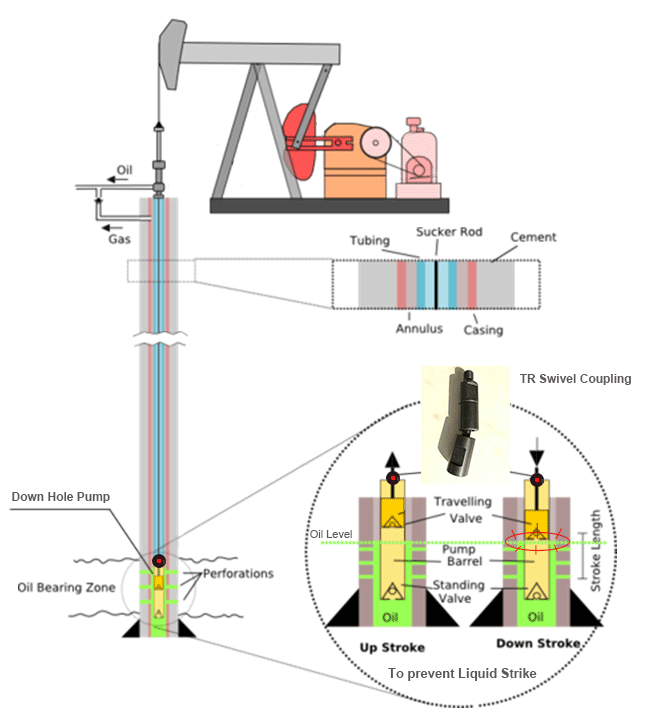

ظروف الصدمة السائلة
توصل وصلة TR الدوارة بقضيب الضخ فوق المكبس لتخفيف التأثير القوي لعزم الانحناء. ويمكن منع الصدمة السائلة عند انخفاض مستوى النفط، وتجنب تلف أدوات قاع البئر والمعدات السطحية، وخفض تكلفة الضخ بالقضبان تبعًا لذلك.

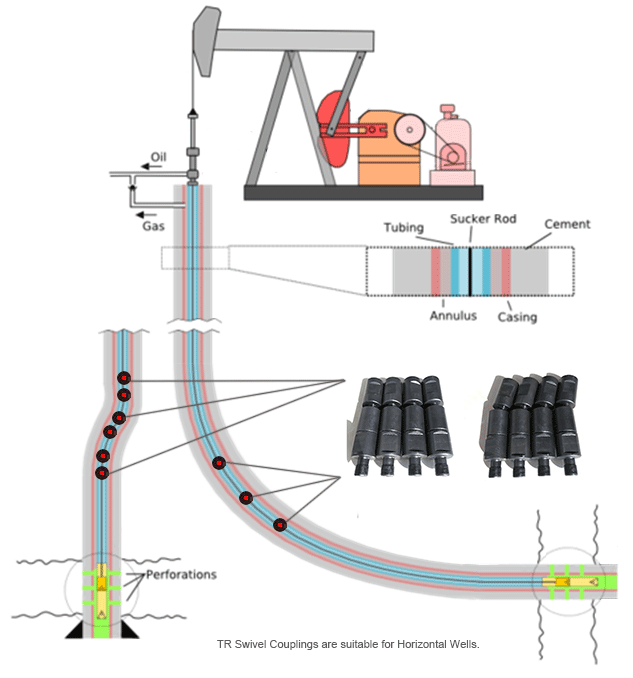

الآبار الأفقية
يمكن توصيل وصلة TR الدوارة بقضبان الضخ قرب نقاط الخضوع لتكوين اتصال مفصلي. ويمكنها منع التآكل اللامركزي وتقليل احتكاك نظام الرفع الاصطناعي وأحماله. كما يمكن إطالة فترة التشغيل دون صيانة والعمر التشغيلي للأنابيب والقضبان وتوفير الطاقة الكهربائية والتكلفة بدرجة كبيرة.

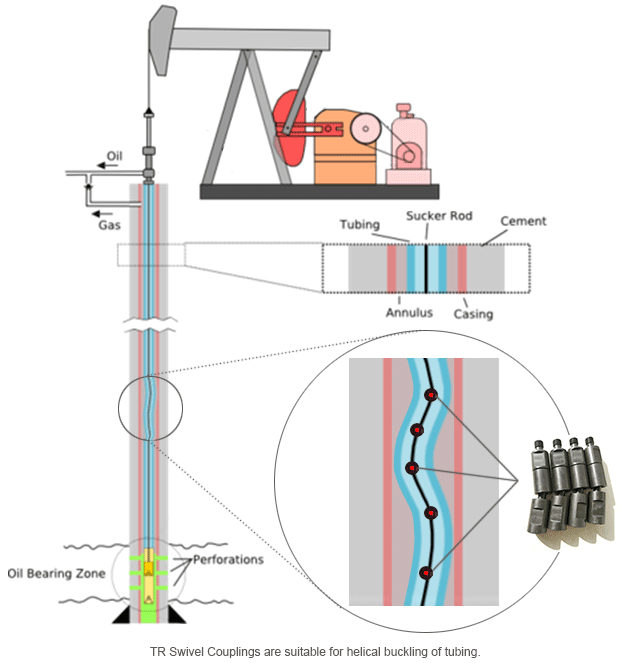

الانبعاج الحلزوني لأنابيب الإنتاج
يمكن توصيل وصلة TR الدوارة بقضبان الضخ قرب مناطق الانبعاج الحلزوني. ويتيح اتصالها المفصلي حركة سلسة للقضبان في هذه المناطق ضمن ظروف تشغيل مناسبة. كما يمكنها زيادة مشوار مكبس المضخة ورفع معدل إنتاج البئر.
مزايا المنتج
مزايا الوصلة الدوارة لدينا
- زيادة معدل الإنتاج
- زيادة الكفاءة
- تقليل الحمل على القضبان
- تقليل تسرب أنابيب الإنتاج
- تقليل أعطال القضبان
- تقليل إصلاحات المضخة
