معدات اختبار الآبار السطحية

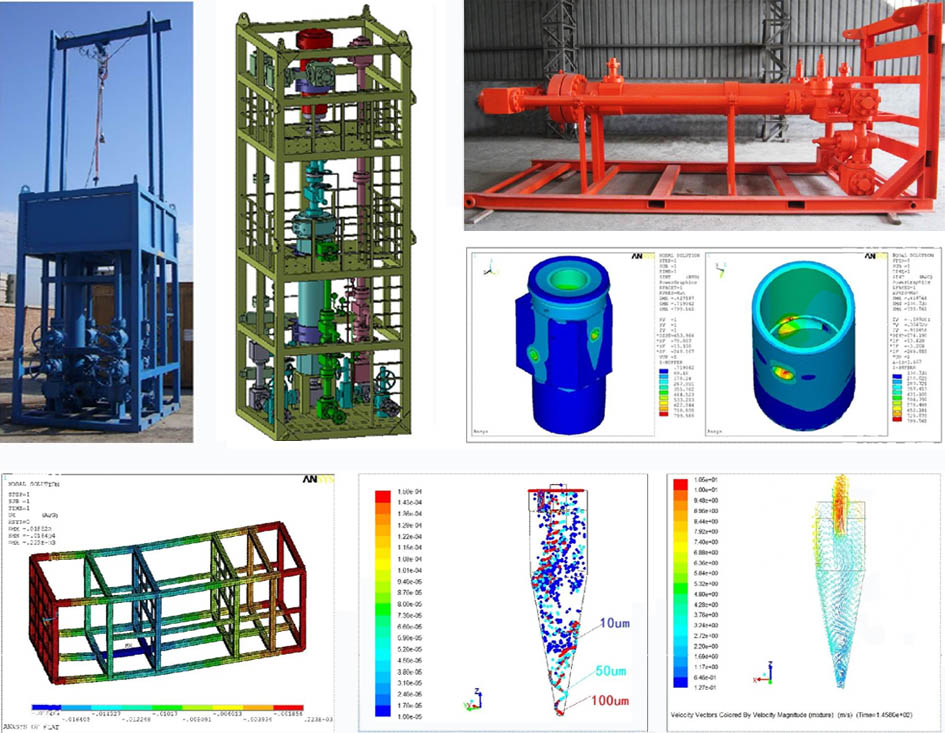

تتوفر فواصل رمل ترشيحية وإعصارية لاختبار الآبار وتنظيفها بعد التكسير الهيدروليكي وعمليات الأنابيب الملفوفة والإصلاح بالدفع تحت الضغط. تقدم أنظمة للخدمة الحامضية بضغط 5,000 و10,000 و15,000 و20,000 psi للمساعدة في حماية معدات اختبار الآبار الواقعة بعدها.

• مرجع الوعاء: ASME VIII, Division 2.
• الفلنجات والتركيبات والأنابيب وصمامات البوابة: API 6A.
• مرجع الخدمة: NACE MR-01-75.

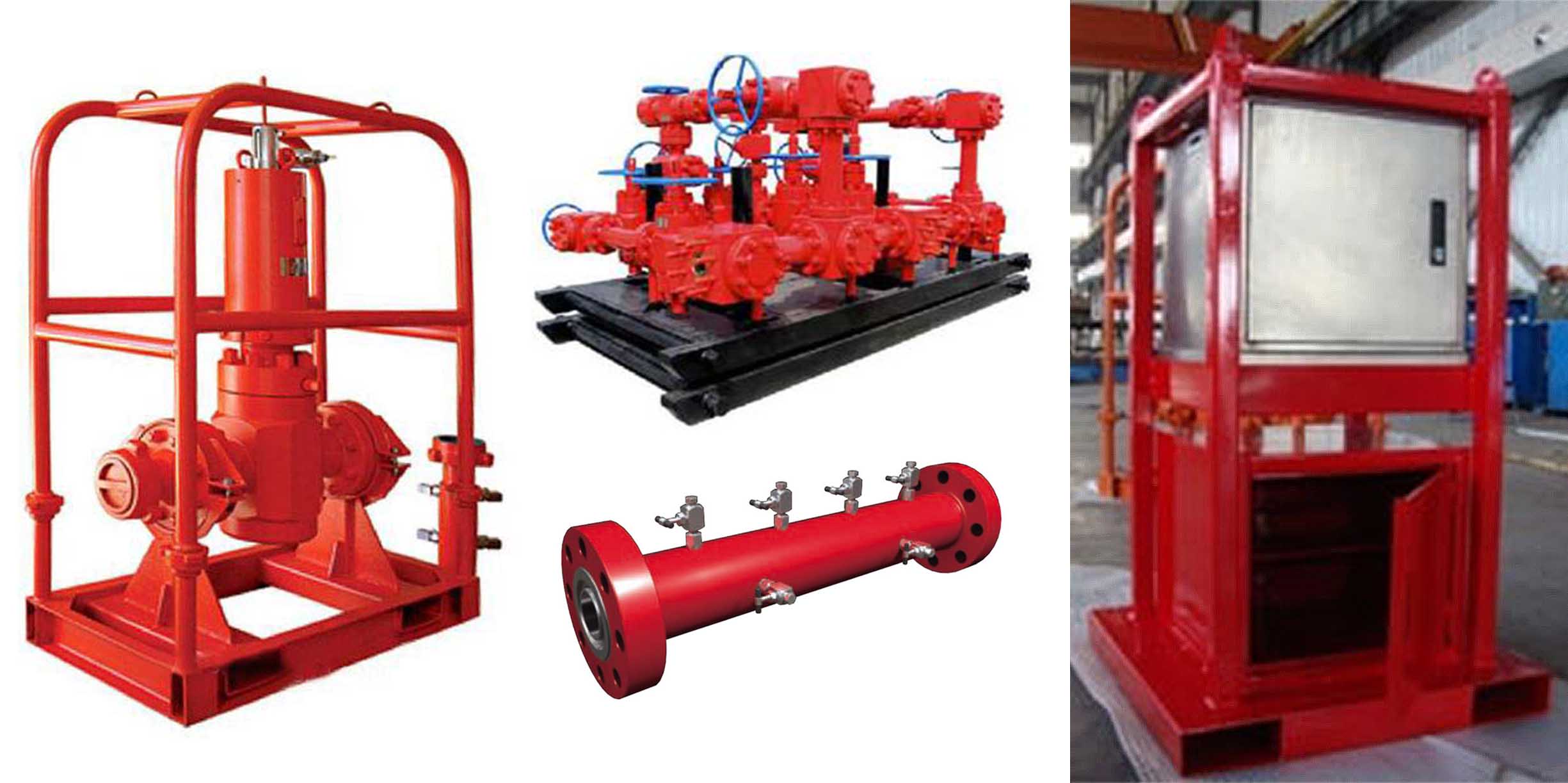

يتحكم نظام الإيقاف الطارئ (ESD) في صمام الأمان السطحي على رأس التدفق. ويمكن تفعيل الإغلاق يدويًا أو عن بعد استجابة لحوادث مثل تسرب الأنابيب أو تمزقها أو الحريق.

يمكن للنظام أيضًا إعادة فتح الصمام والتحكم، عند الحاجة، في صمام أمان سطحي إضافي قبل الخانق.

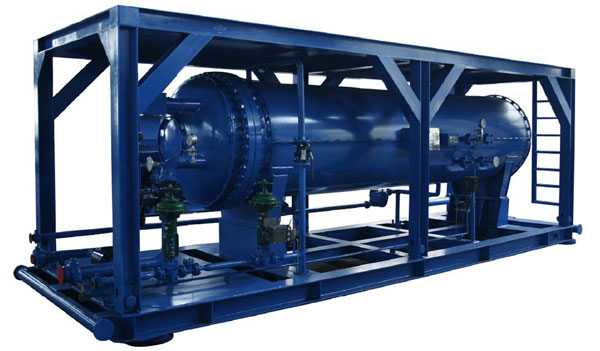

يرفع المبادل الحراري البخاري درجة حرارة خليط النفط والغاز والماء قبل دخوله فاصل الاختبار ثلاثي الطور.

يدخل البخار إلى الغلاف ويسخن السائل داخل الملف بصورة غير مباشرة. ويتكون الملف من قسمين قبل فوهة قابلة للضبط وبعدها، لتنظيم التدفق ودعم التبادل الحراري.

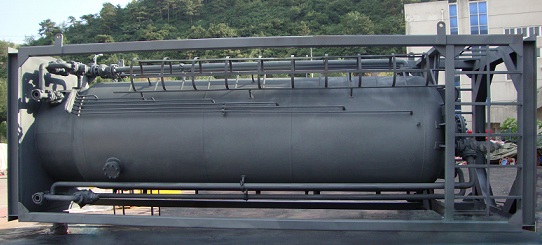

تدعم خزانات موازنة التدفق التحقق من قراءات مقياس تدفق النفط في الفاصل وقياس الإنتاج. وخلال تنظيف البئر دون فاصل أو شعلة حرق، يمكن توجيه الغاز منخفض الضغط إلى منطقة مخصصة.

يوازن الخزان تدفق النفط الخام من الفاصل، لتتمكن مضخة النقل من تغذية الشعلة بالتدفق والضغط المناسبين.

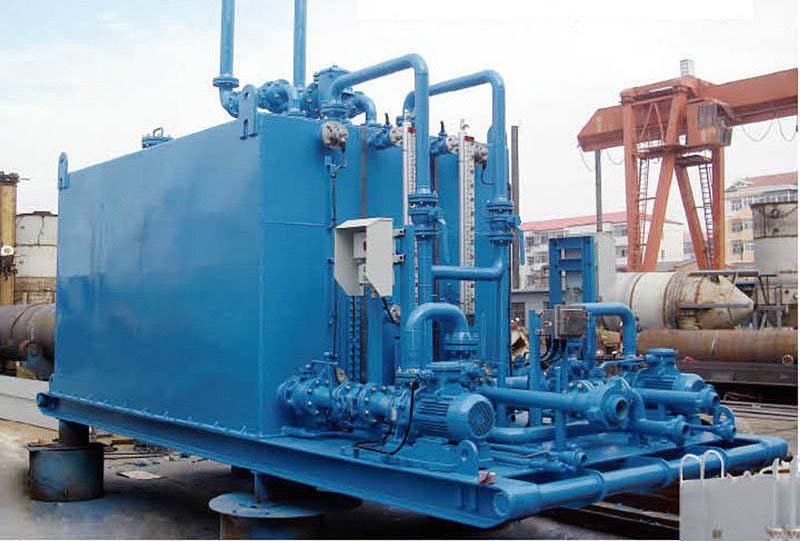

تستقبل خزانات القياس النفط والماء الخارجين من الفاصل. تستخدم قراءات مستوى السائل لقياس الإنتاج، وتدعم مضخة نقل النفط الخام المرتبطة بها التحميل ونقل السوائل.

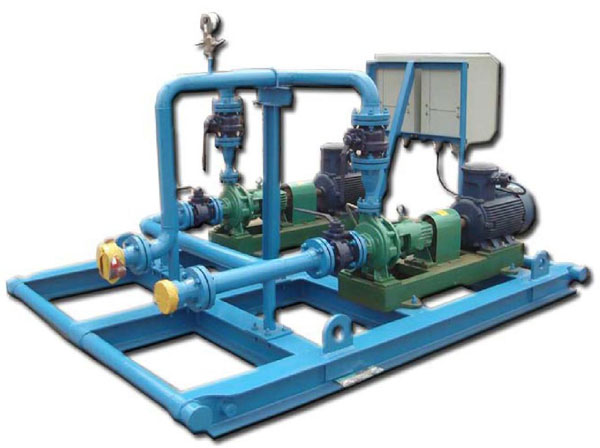

تحمل كل وحدة نقل نفط خام مضختي طرد مركزي: واحدة عاملة وأخرى احتياطية. وتشمل المجموعة محطة تشغيل مقاومة للانفجار ومجمع صمامات ووصلات اتحاد.
