وحدات الأنابيب الملفوفة
تجمع وحدات الأنابيب الملفوفة المجهزة مكونات التدخل الرئيسية في نظام واحد للآبار البرية والبحرية. تقدم Time Rolling تكوينات تلائم العملية وترتيب المعدات وبيئة العمل.
- TR-160 · TR-290 · TR-380
- 3 طرازات
- تكوينات جهاز الحقن
- 50K–85K
- بيئات التشغيل
- برية وبحرية
01

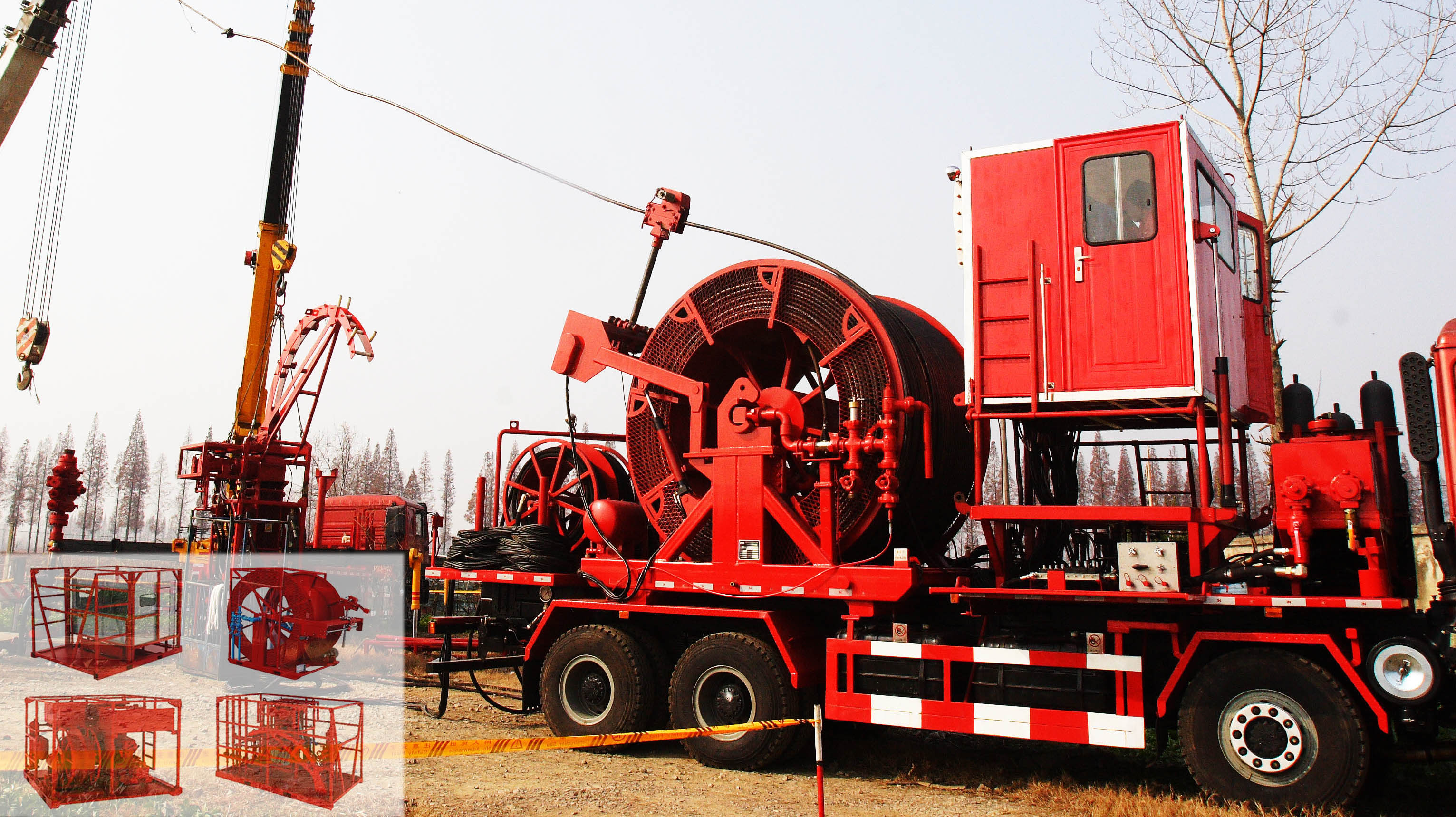

نظام أنابيب ملفوفة متكامل
صممت مجموعة معدات الأنابيب الملفوفة لمهام إصلاح الآبار والتدخل فيها. تختار المكونات بوصفها نظامًا واحدًا، مع توفر ترتيبات مخصصة لمتطلبات التشغيل المحددة.
تساعد مكونات العلامات المعروفة واختيار المعدات وفق متطلبات الخدمة على تبسيط الصيانة. قارنوا قوة الرفع وقوة الدفع وسعة الأنابيب وضغط التشغيل قبل تحديد الوحدة.
02
استخدامات التدخل في الآبار
- غسل الآبار وإزالة السدادات الرملية بالتدفق.
- إزالة البارافين والتحميض.
- حقن النيتروجين والرفع بالغاز.
- الصيد والطحن والتسجيل الكهربائي.
03
مواصفات وحدة الأنابيب الملفوفة
قارنوا قدرات الرفع والدفع وسعة الأنابيب وضغط التشغيل ووحدات الطاقة وتكوينات مانعات الانفجار في TR-160 (50K) وTR-290 (65K) وTR-380 (85K).
| الطراز | TR-160(50K) | TR-290(65K) | TR-380(85K) |
|---|---|---|---|
| أقصى قوة رفع مقننة kN(lbs) | 227(50000) | 290(65000) | 380(85000) |
| أقصى قوة دفع تحت الضغط kN(lbs) | 113.5(25000) | 140(32500) | 190(42500) |
| أقصى سرعة (النطاق السريع) m/min(ft/min) | 60(197) | 60(197) | 60(197) |
| أقصى سرعة (النطاق البطيء) m/min(ft/min) | 30(98) | 30(98) | 30(98) |
| سعة بكرة الأنابيب m | 4500-1.5 in 3000-1.75 in | 6100-1.5 in 4200-1.75 in | 7500-1.5 in 6300-1.75 in |
| ضغط التشغيل المقنن MPa(psi) | 70(10000) | 70(10000) | 70(10000) |
| وحدة الطاقة | محرك CAT + مضخة | محرك CAT + مضخة | محرك CAT + مضخة |
| نظام جمع البيانات | مجهز | مجهز | مجهز |
| جهاز الحقن | 50K | 65K | 85K |
| BOP | مكبس 2-9/16” | مكبس 3-1/16” | مكبس 3-1/16” أو 4-1/16” |
| رافعة | رافعة هيدروليكية 12T | رافعة هيدروليكية 16T | رافعة هيدروليكية 18T |
| تتوفر تجهيزات اختيارية لدرجات الحرارة المنخفضة ولشركات مصنعة/طرازات أخرى | |||
