مضخات القضبان الماصة
ترفع مضخات القضبان من Time Rolling النفط بحركة مكبس ترددية تقودها سلسلة القضبان من السطح. تشمل المجموعة مضخات تقليدية وفق API وتصاميم خاصة تجهز وفق ظروف البئر.
- مضخات قضبان تقليدية
- وفق معيار API
- طول أسطوانة المضخة المطلية كهربائيًا
- حتى 9 m
- قضبان وأنابيب أخرى
- حتى 10 m

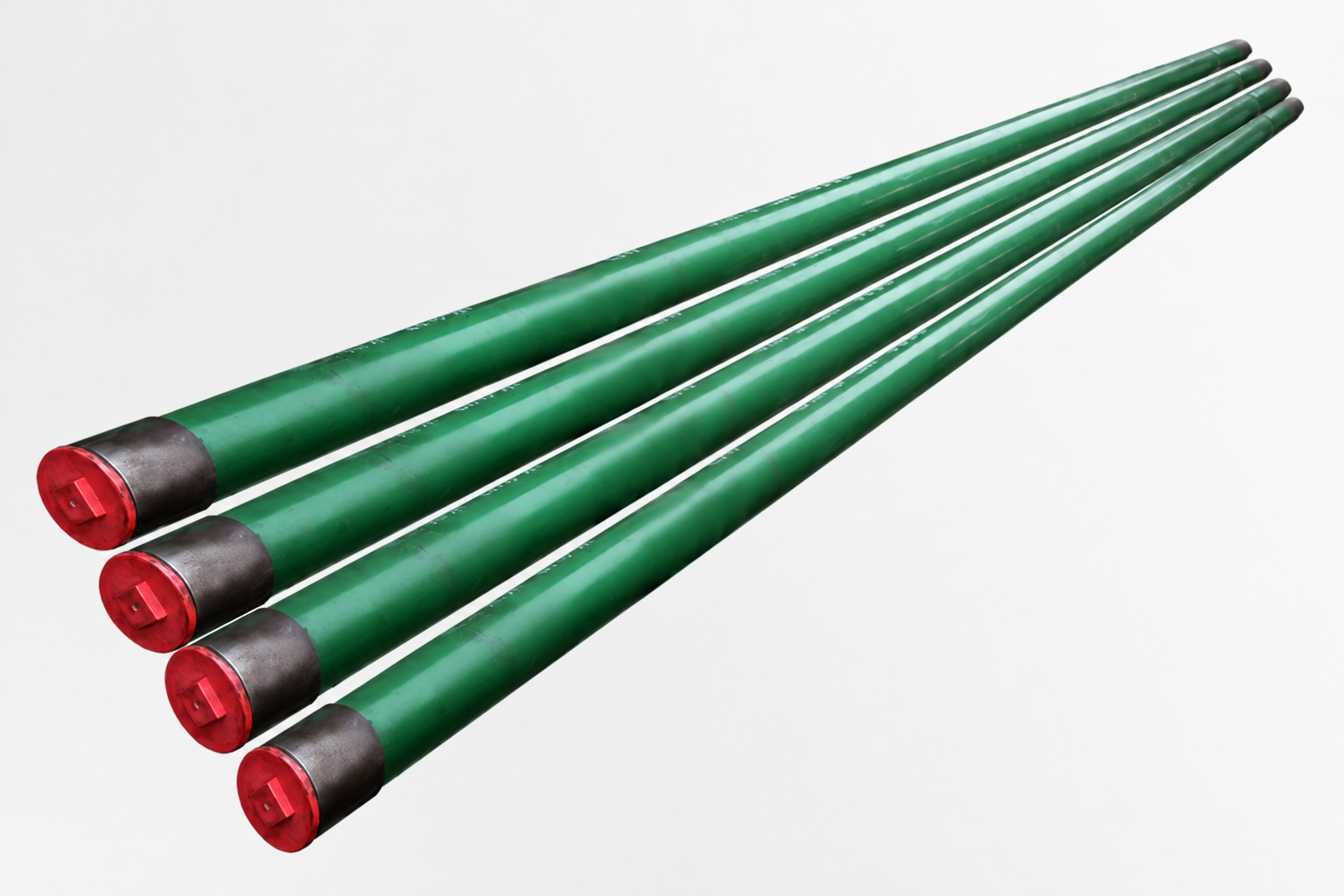

مضخات قضبان تقليدية
تنقل سلسلة القضبان الحركة السطحية إلى مكبس قاع البئر. وتدفع الحركة الترددية النفط إلى أنابيب الإنتاج وترفعه إلى السطح.
تتبع المضخات التقليدية متطلبات API. ويمكن توريد مضخات طويلة المكبس ومضخات معلقة وترتيبات أخرى وفق التكوين المحدد من العميل.
أبعاد المضخات ومجالات استخدامها
قارنوا رموز الطرازات وقطر المضخة وأطوال المكبس والأسطوانة ومقاس الأنابيب وقطر القضيب وأبعاد الوصلات في الجدول الفني.
| الطراز | الاسم الرمزي | قطر المضخة mm | طول المكبس M | أسطوانة المضخة m | القطر الخارجي لأنابيب الإنتاج Mm | قطر قضيب المضخة mm | وصلة التمديد m | مجال الاستخدام |
|---|---|---|---|---|---|---|---|---|
| مضخة أنبوبية | 20/25-106TH | 28.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | مناسب لآبار النفط التي تحتوي الموائع المنتجة منها على أملاح وكبريت وثاني أكسيد الكربون وبكتيريا وكميات صغيرة من الرمل. |
| 20/25-125TH | 31.8 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 15.9~19.1 | 0.6~0.9 | ||
| 20/25-150TH | 38.1 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 20/25-175TH | 44.5 | 06~2.1 | 3.3~9.5 | 60.3~73.0 | 19.1 | 0.6~0.9 | ||
| 25-200TH | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-225TH | 57.2 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-275TH | 69.9 | 06~2.1 | 3.3~9.5 | 88.9 | 22.2 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| 40-375TH | 95.3 | 06~2.1 | 3.3~9.5 | 114.3 | 25.4 | 0.6~0.9 | ||
| مضخة قضبان | 20-125RH/W | 31.8 | 06~2.1 | 3.3~9.5 | 60.3 | 19.1 | 0.6~0.9 | |
| 25-150RH/W | 38.1 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-175RH/W | 44.5 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 25-200RH/W | 50.8 | 06~2.1 | 3.3~9.5 | 73.0 | 19.1 | 0.6~0.9 | ||
| 30-225RH/W | 57.2 | 06~2.1 | 3.3~9.5 | 88.9 | 19.1 | 0.6~0.9 |

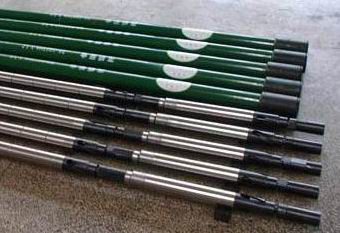

مضخات قضبان خاصة
تعالج تصاميم مضخات القضبان الخاصة الآبار التي تحتوي على رمل أو غاز أو نفط عالي اللزوجة، وكذلك الآبار المائلة أو غير المجهزة بأنابيب إنتاج وغيرها من التطبيقات الخاصة بالحقل. يختار نوع المضخة ومكوناتها وفق ظروف الحقل ومتطلبات العميل.
- طلاء الأسطوانة بدائرة مغلقة وتجليخ ثقوب عميقة أفقي للأسطوانات المطلية كهربائيًا بطول يصل إلى 9 m؛ وقضبان وأنابيب أخرى حتى 10 m.
- تشمل خيارات المكابس الفولاذ المقاوم للصدأ والتشطيبات المطلية كهربائيًا والأسطح الملحومة بالرش من Ni-P.
- تتوفر كرات الصمامات ومقاعدها بمواد الفولاذ المقاوم للصدأ والسيراميك والكربيد.
