غلاف مثبت على أقدام
يُسند الغلاف بأقدام أسفل خط مركز العمود. وتكون الدفّاعة معلّقة خارج مجموعة المحامل ضمن ترتيب أفقي أحادي المرحلة.
دفّاعة معلّقة خارج المحامل / أفقية أحادية المرحلة
API 610 OH1 & OH2 مضخات عمليات ذات دفّاعة معلّقة خارج المحامل
توفر Time Rolling مضخات أفقية أحادية المرحلة ذات دفّاعة معلّقة خارج المحامل، بأغلفة مثبتة على أقدام أو على خط المركز لتطبيقات العمليات خفيفة ومتوسطة الخدمة.
ترتيبان للتثبيت
API 610 OH1 وOH2: الفرق البنيوي
غلاف مثبت على خط المركز
يُسند الغلاف عند خط مركز العمود. ويتيح هذا الترتيب تمدده الحراري حول خط مركز العمود، ويؤخذ في الاعتبار عند مراجعة خدمات الحرارة المرتفعة.
اختر ترتيب التثبيت مع مراعاة درجة حرارة التشغيل وأحمال الأنابيب وقيود التركيب ومتطلبات الصيانة. ويُراجع التكوين النهائي للمضخة وفق الخدمة المحددة.
التكوين
خيارات تصميم للعمليات
يمكن النظر في تصاميم خاصة لتطبيقات أخرى. وتُختار الخيارات بما يناسب السائل وظروف التشغيل؛ ولا تتضمنها جميع تكوينات المضخات.
- دفّاعات مفتوحة أو منخفضة التدفق أو غائرة
- غلاف مقاوم للانسداد
- غلاف تسخين
- بنية خاصة لضغط سحب مرتفع
- تصميم ذاتي التحضير
نطاق عائلة OH1 / OH2
نطاق التشغيل
- الضغط
- 13.5 MPa كحد أقصى
- التدفق
- ～2600 m³/h
- ارتفاع الضخ
- ～300 m
- درجة الحرارة
- 450 °C كحد أقصى
يُتفق أثناء المراجعة الفنية للمضخة المختارة على المواد وترتيبات منع التسرب ومتطلبات الفحص والاختبار وأي متطلبات امتثال لمعيار API 610.
مجموعات المضخات وتفاصيلها
5 صورة فوتوغرافية حقيقية
المزيد عن مضخاتنا وقطع غيارها
- يخدم هذا النطاق تطبيقات العمليات خفيفة ومتوسطة الخدمة. وتحدد خصائص السائل ومحتوى المواد الصلبة وظروف السحب ودرجة الحرارة مدى ملاءمة الترتيب القياسي أو أحد التصاميم الخاصة.
- يشمل النطاق المعروض مضخات أفقية أحادية المرحلة ذات دفّاعة معلّقة خارج المحامل وخيارات التصميم الخاصة المذكورة، مع خضوعها للمراجعة الفنية.

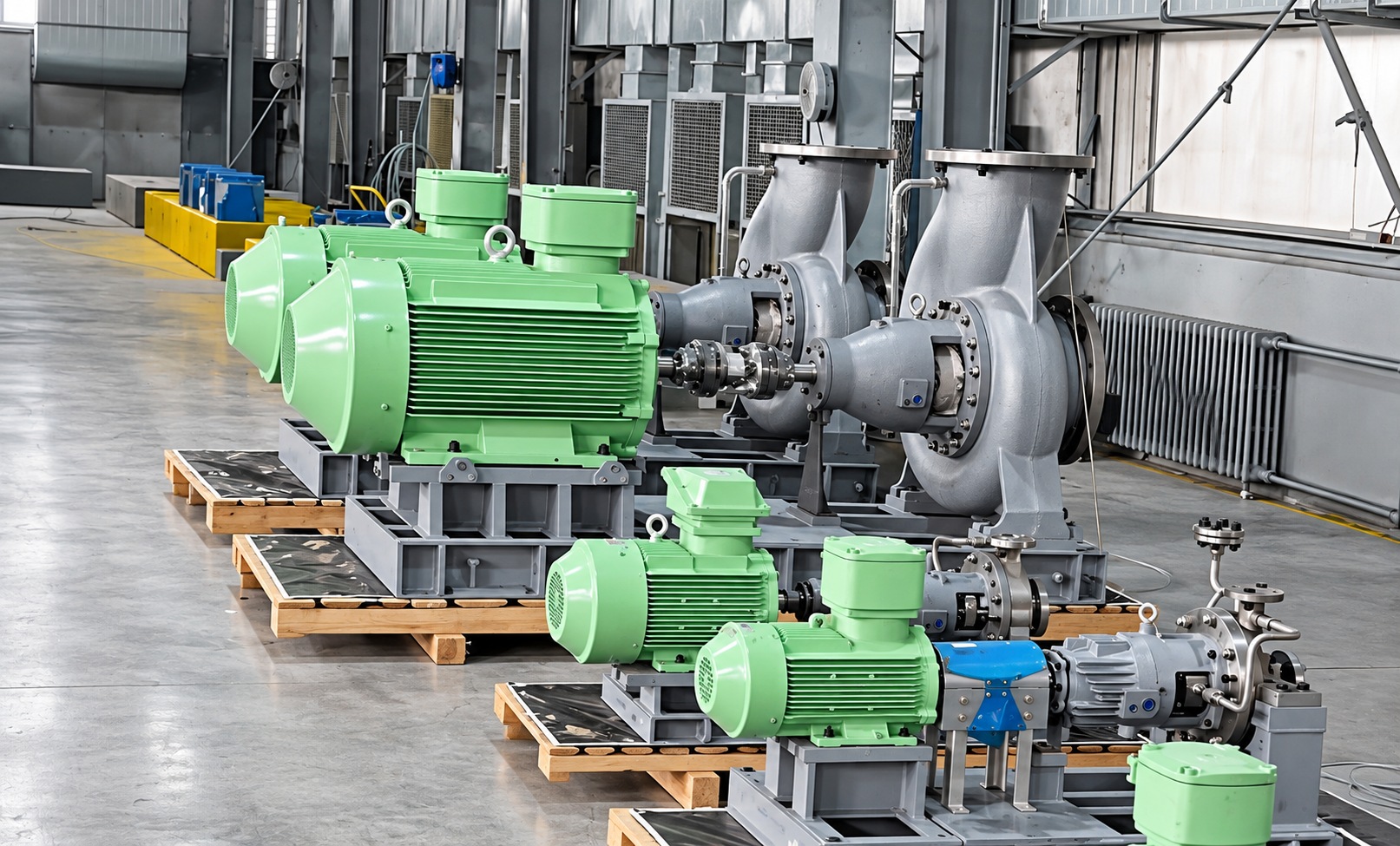

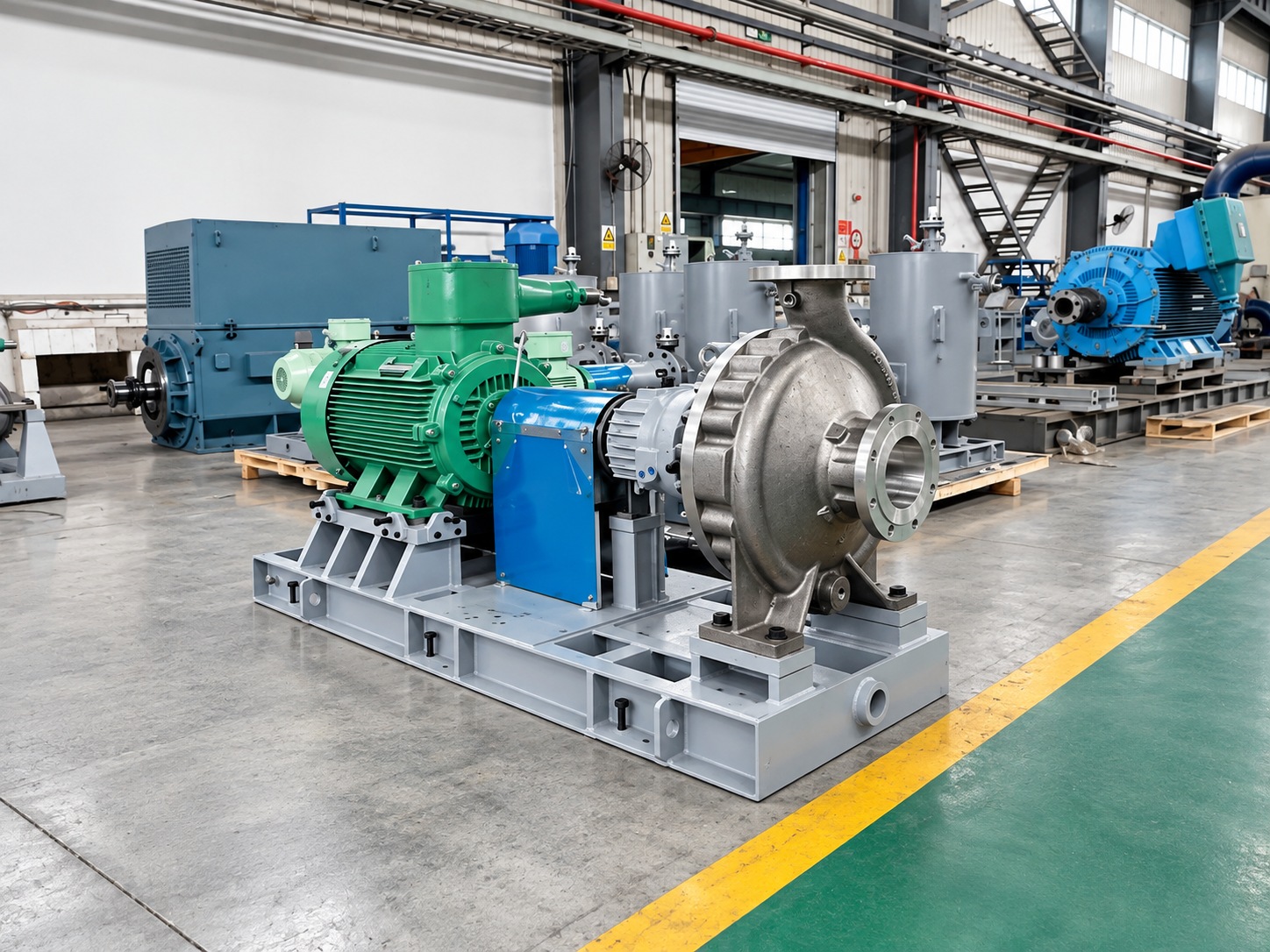

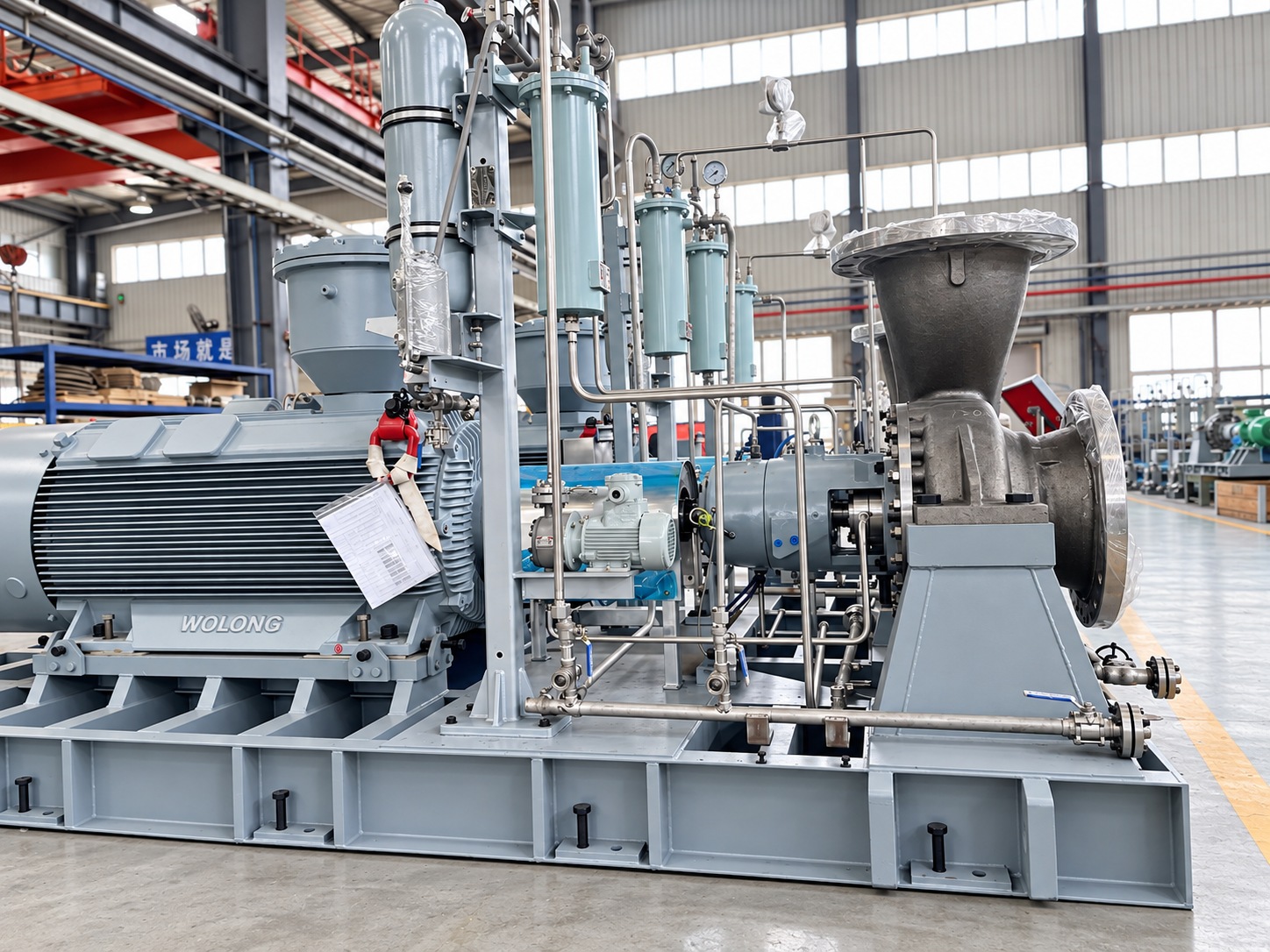

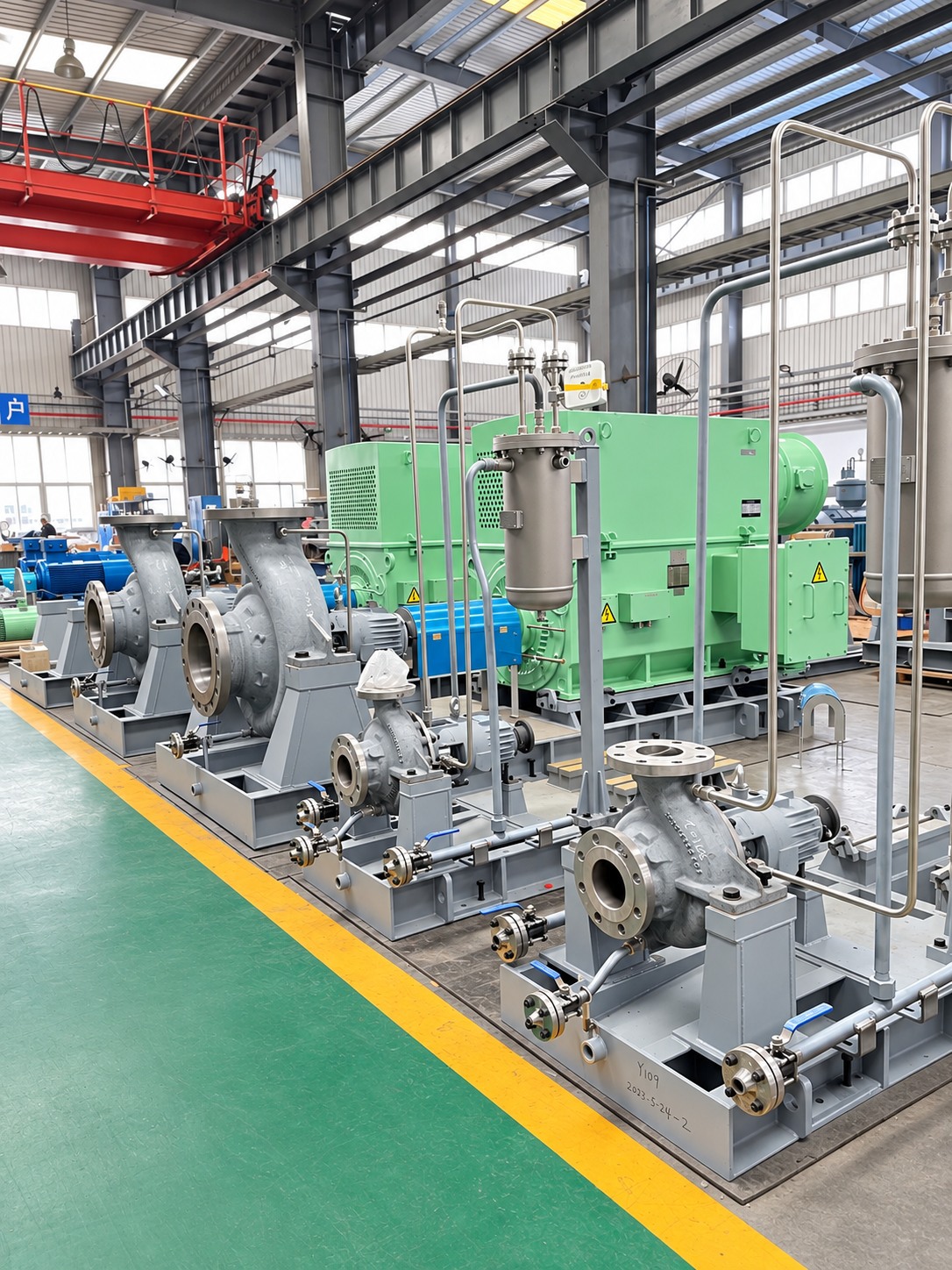

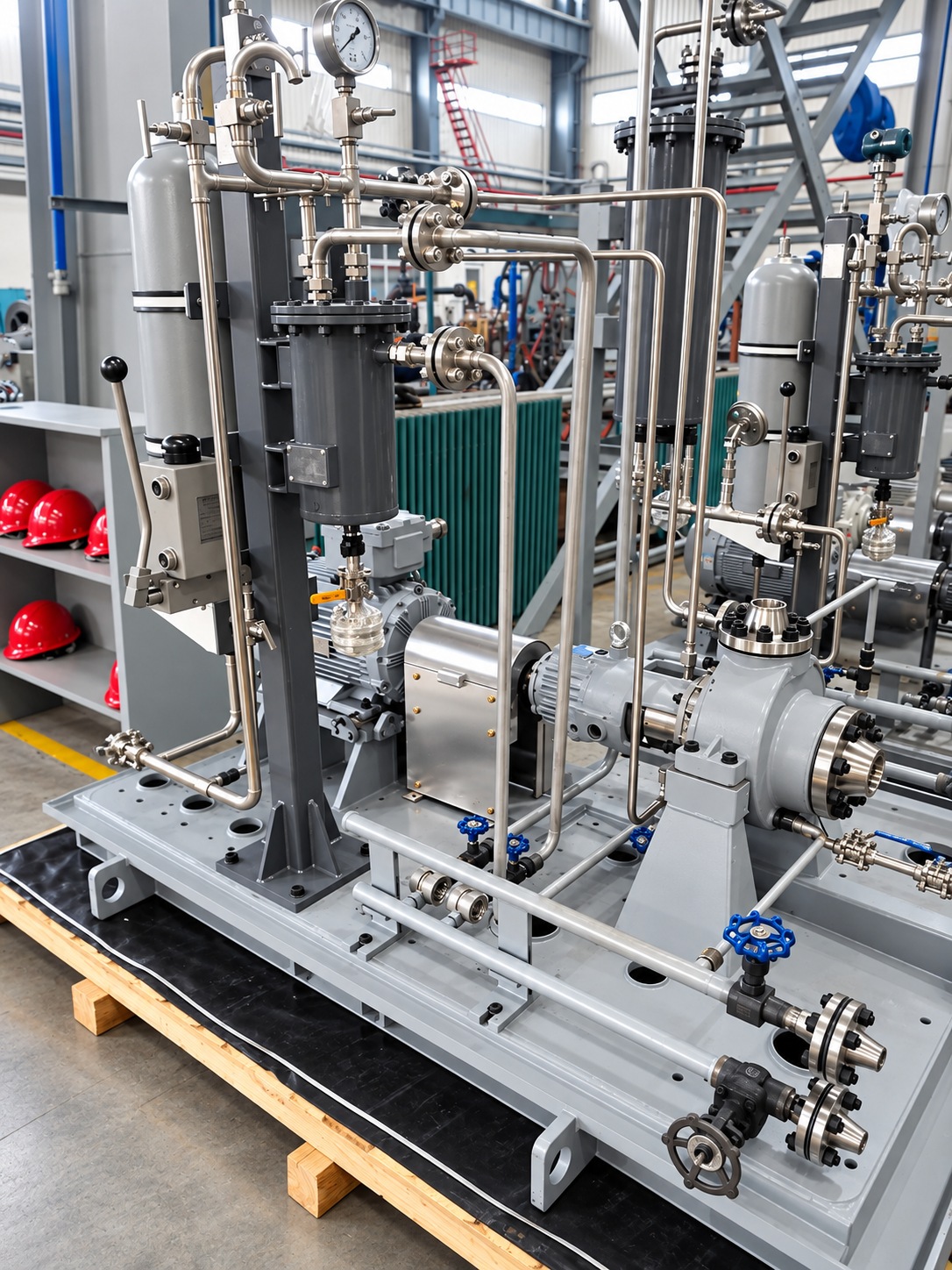

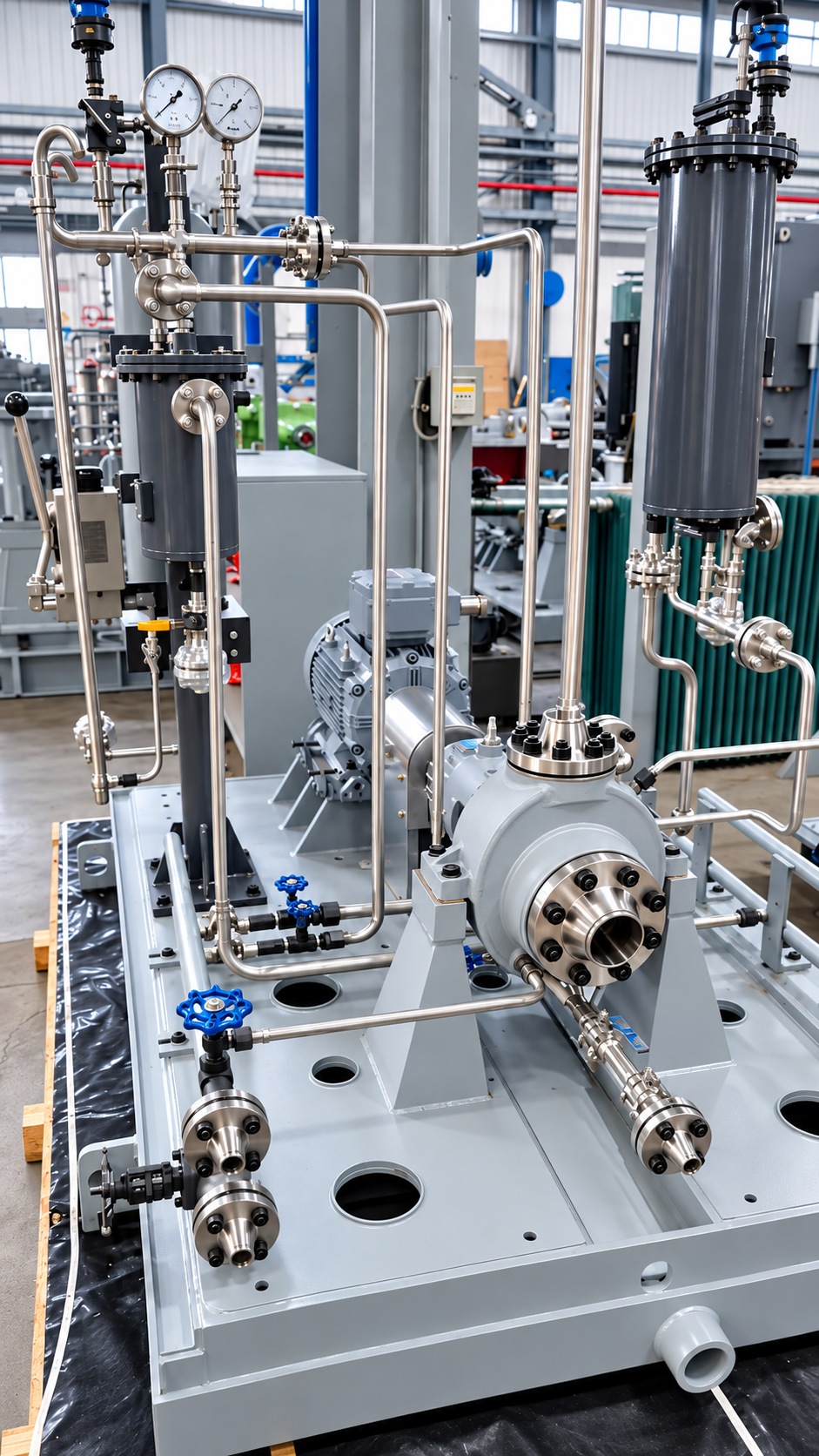

- تعرض الصور أمثلة لمجموعات المضخات؛ ويُحدد المحرك ووصلة الاقتران والقاعدة والمعدات المساعدة المورّدة لكل طلب ضمن النطاق المتفق عليه.
