TIME ROLLING · إنتاج النفط والغاز
قضبان الضخ وملحقاتها
توفر Time Rolling قضبان ضخ وملحقات وصلات للآبار النفطية العاملة بمضخات القضبان. يجمع التصنيع بين التثخين المستمر والتشغيل بتقنية CNC والفحص بالجسيمات المغناطيسية الفلورية، بطاقة إنتاجية معلنة تصل إلى خمسة ملايين متر سنويًا.
- الدرجتان C وD
- API 11B
- اختبار رؤوس القضبان بالجسيمات المغناطيسية
- 100%
- أقصى إنتاج معلن للمصنع
- 5 ملايين m/year
تصنيع قضبان الضخ وفحصها
تفحص المواد الخام قبل الإنتاج. وتجهز عمليات الاستقامة والتثخين المستمر والتشغيل بتقنية CNC جسم القضيب وأطرافه، يليها فحص بالجسيمات المغناطيسية الفلورية قبل التسليم.

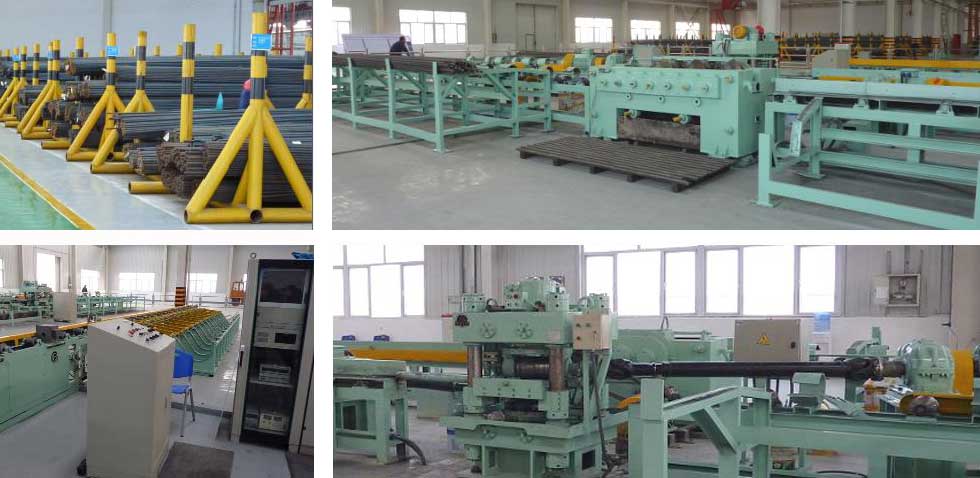

01 المواد الخام والاستقامة
فحص المواد الواردة وتقويم القضبان الساخنة لدعم دقة الأبعاد.

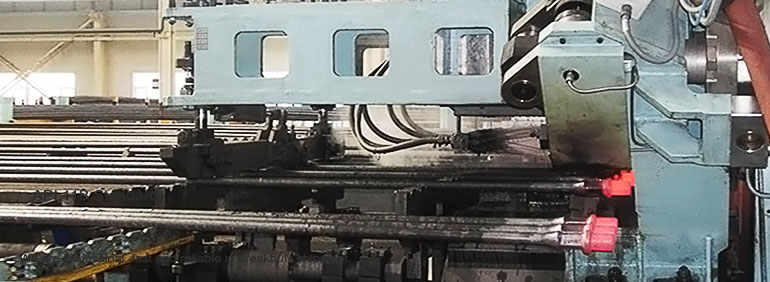

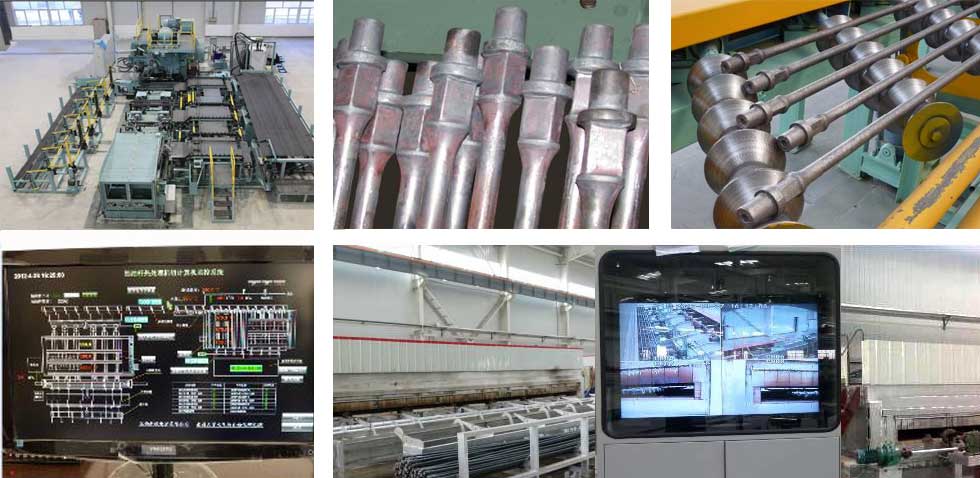

02 التثخين المستمر
استخدام خط إنتاج آلي للتثخين المستمر روسي المنشأ لتشكيل أطراف القضبان.

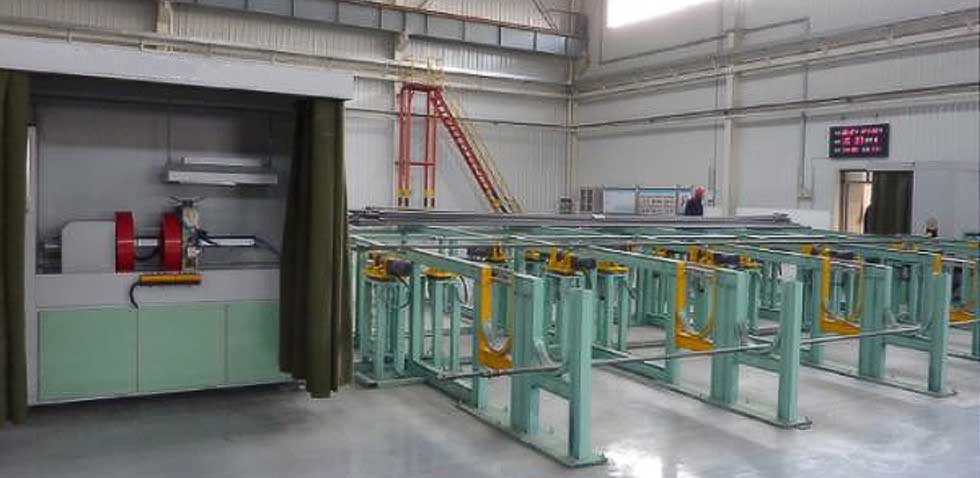

03 الفحص بالجسيمات المغناطيسية
إجراء اختبار بالجسيمات المغناطيسية الفلورية على رؤوس القضبان قبل التسليم.

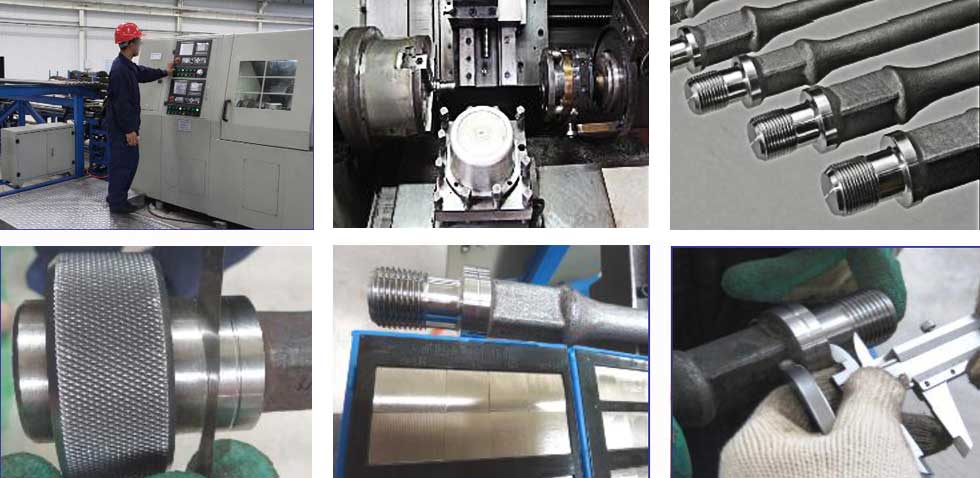

04 التشغيل بتقنية CNC
تشغيل أطراف قضبان الضخ وقلاووظها بمعدات CNC.

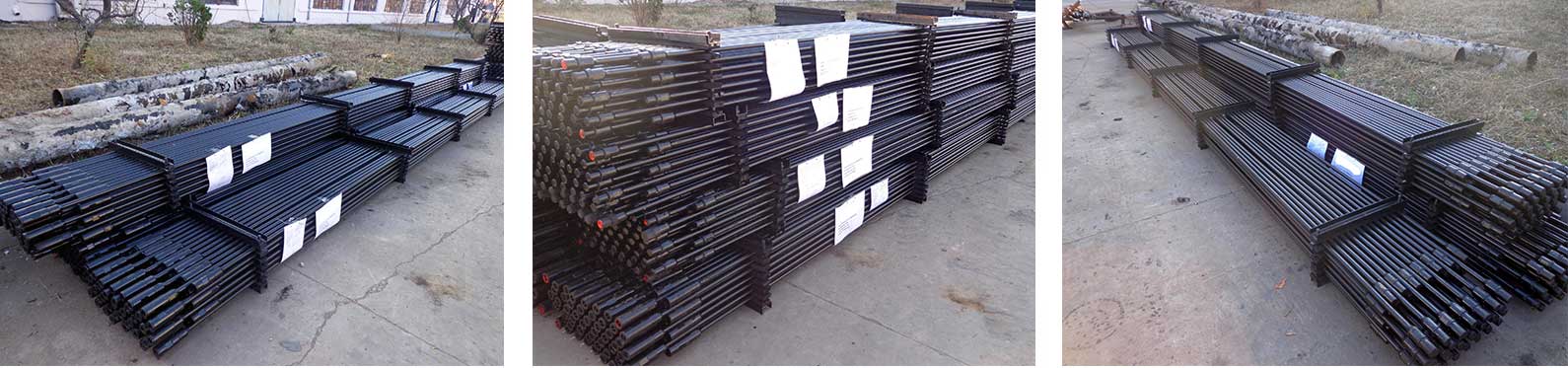

درجات قضبان الضخ وأبعادها
تصنع قضبان الضخ العادية وفق API Specification 11B بالدرجتين C وD. وتتوفر أيضًا قضبان من الدرجة H لتطبيقات الآبار والمضخات الأكبر. راجعوا متطلبات الدرجة والمقاس والوصلات وفق ظروف التشغيل.
| المقاس الاسمي inch | القطر الخارجي mm | القطر الاسمي للقلاووظ In | عرض مفتاح الربط | الطول | ||
|---|---|---|---|---|---|---|
| mm | inch | mm | ft | |||
| ⅝ | 15.88 | 1 5/16 | 22.2 | ⅞ | 7518 ~ 9042 | 25 ~ 30 |
| ¾ | 19.05 | 1 1/16 | 25.4 | 1 | ||
| ⅞ | 22.23 | 1 3/16 | 25.4 | 1 | ||
| 1 | 25.40 | 1⅜ | 33.3 | 1 5/16 | ||
| 1⅛ | 28.58 | 1 9/16 | 38.1 | 1½ | ||
| طول القضيب القصير: 20, 44, 68, 92, 116 بوصة | ||||||

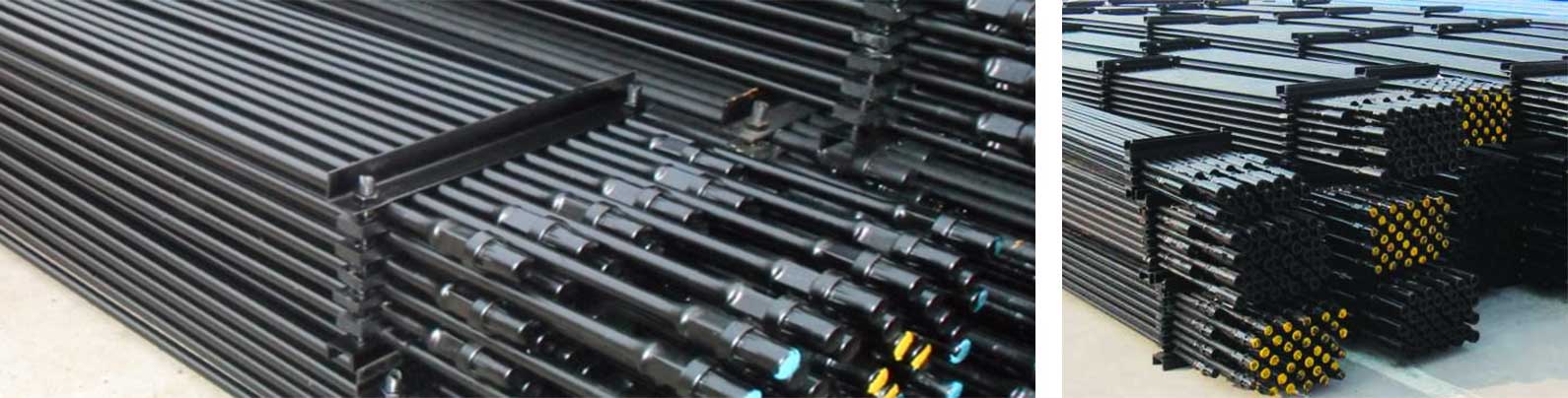

تكوينات القضبان
تكمل قضبان الضخ المجوفة والتكوينات الإضافية مجموعة القضبان القياسية. حددوا الأبعاد وترتيب الوصلات المطلوبين وفق هندسة البئر وظروف الخدمة.
وصلات قضبان الضخ الدوارة والصلبة
تضيف الوصلات الدوارة حركة مفصلية إلى سلسلة القضبان، فتساعد على نقل حمل قضيب الثقل وتقليل التعليق في الآبار المنحرفة. كما تصمم الوصلات الصلبة لتقليل السحب الاحتكاكي ودعم مشوار فعال لمضخة قاع البئر.
يوفر خلوص المباعدة سطح ارتكاز للسلسلة السفلية ويقلل التلامس بين القضبان وقضبان الثقل وجدران الأنابيب. ويمكن للمفصل الدوار الدوران 360° حول محوره المركزي، مما يساعد على تقليل انفكاك القلاووظ؛ وتحد أشكال الوصلات الانسيابية من احتكاك السائل والتأثيرات المكبسية.

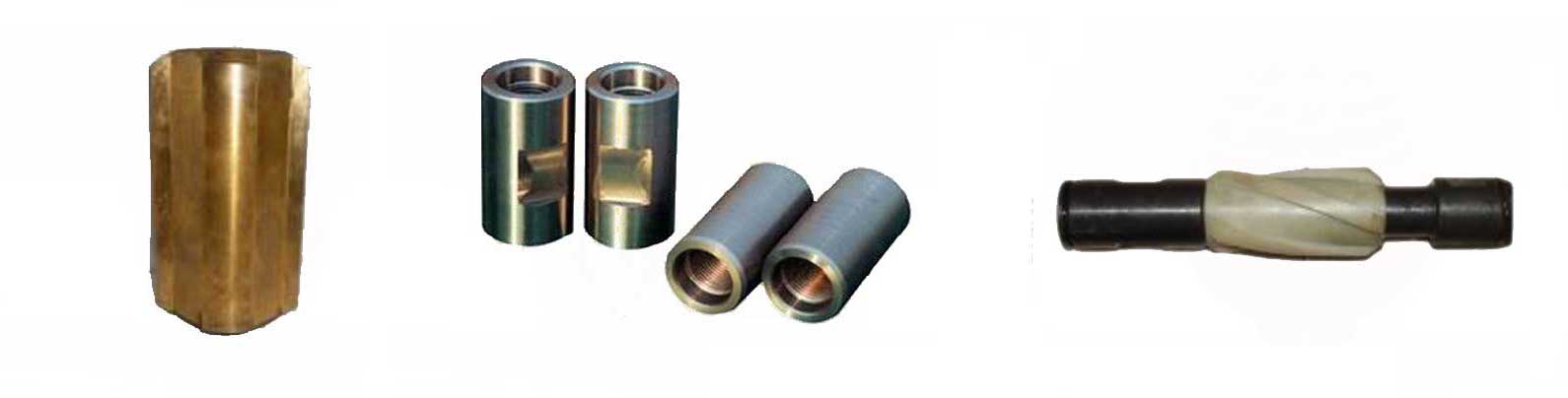

ملحقات وصلات قضبان الضخ
راجعوا أبعاد وصلة القضيب والاقتران معًا عند تحديد سلسلة قضبان الضخ الكاملة.
